Параметры печати

Параметры печати

Сегодня мы поговорим об основных параметрах, которые необходимо выбрать при заказе 3D печати. Основных параметра 3:

  • высота слоя,
  • заполнение,
  • диаметр сопла.

Остановимся на них поподробнее.

Высота слоя
Высота слоя может быть любой в диапазоне от 0.01 мм до 0.48 мм. Как правило, мы используем при FDM печати высоту слоя 0.1 мм и 0.2 мм., и от 0.02 мм до 0.1 мм в фотополимерной печати. Так как в 3д печати используется послойное формирование объектов, то высота слоя играет первостепенную роль в получении наиболее гладкой и обтекаемой поверхности. Ниже наглядная демонстрация:

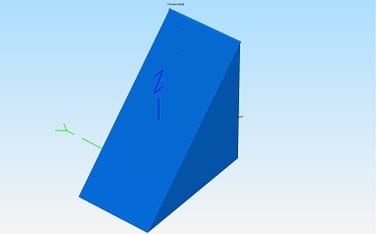

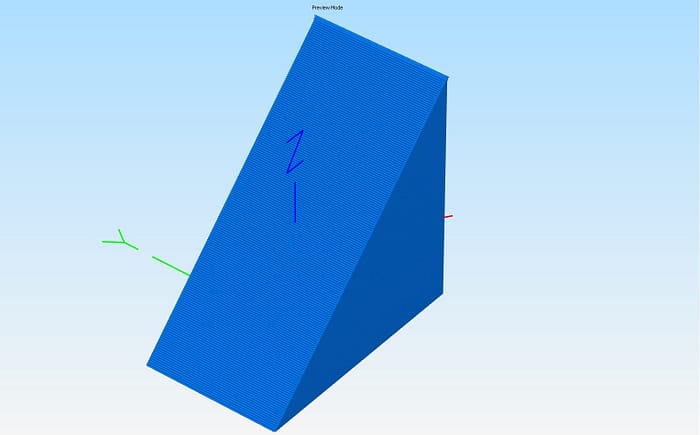

sloy0.2
Слой 0.2 мм
sloy0.1
Слой 0.1 мм
sloy0.3
Слой 0.3 мм, используемый в фотополимерной печати

Чем меньше высота слоя, тем больше раз необходимо отрисовать соплом принтера слои модели или осуществить засветку слоев в фотополимерной печати и тем больше времени понадобится на печать модели. В связи с этим, высота слоя сильно влияет на конечную стоимость распечатанной модели.


Заполнение (только FDM-печать)
Заполнение может быть любым в диапазоне от 1% до 100%. Наглядно заполнение:

zapolnenie15
Заполнение 15%
zapolnenie30
Заполнение 30%
zapolnenie50
Заполнение 50%
zapolnenie100
Заполнение 100%

Чем больше заполнение, тем прочнее объект, однако, в большинстве случаев достаточно заполнения до 50%. Заполнение средне влияет на стоимость распечатанных деталей. Оно также влияет на время печати, однако далеко не так сильно, как высота слоя. Также уменьшение заполнение позволяет экономить материал, однако, на практике стоимость самого материала в FDM печати слабо влияет на конечную стоимость изделия.


Диаметр используемого сопла (только FDM-печать)
Диаметр сопла — это отверстие через которое выдавливается расплавленный материал. Диаметр сопла влияет возможность печатать тонкие объекты, а также на качество заполнения поверхности. Стандартное используемой сопло – 0.4 мм, оно подходит для 90% распечатываемых моделей. Мы также используем сопла диаметром 0.2 мм и 0.6 мм.

soplo04
Сопло 0.4 мм
soplo06
Сопло 0.6 мм
soplo02
Сопло 0.2 мм
soplo03
Фотополимерная печать с точкой лазера 0.03 мм

Диаметр сопла влияет на стоимость распечатанной детали примерно, как и высота слоя. Чем меньше диаметр сопла, тем большее расстояние необходимо пройти головке принтера для печати одного слоя. Разница во времени печати между соплами диаметром 0.2 и 0.4 мм отличается в два раза. Благодаря различным вариациям данных настроек, нельзя однозначно вывести стоимость 3D печати за 1 грамм. Но при необходимости минимальная доступная цена 0.17 руб за 1 грамм. Настройки печати для минимальной цены: высота слоя – 0.4 мм, сопло 0.6 мм, высокая скорость печати.
В фотополимерной печати засветка осуществляется с помощью лазера, проектора или LCD маски. Но об этой других особенностях фотополимерной печати подробнее в следующей статье .
